综合布线系统的组成及类型新手小白必备知识（附案例解析）

一、什么是综合布线系统？

综合布线系统（Premises Distribution System，PDS）是一套用于建筑物内或建筑群之间的标准化、模块化、灵活性极高的信息传输通道。它能够支持语音、数据、图像、监控等多种信号的传输，是智能化建筑的基础设施。

二、综合布线系统的六大组成

根据国际标准ISO/IEC 11801和国内标准GB 50311，综合布线系统由以下六个子系统组成：

1. 工作区子系统（Work Area）

定义：从信息插座到终端设备（如电脑、电话）的区域。
组成：信息插座、跳线、适配器等。
作用：连接用户终端设备与水平子系统。

2. 水平子系统（Horizontal）

定义：从楼层配线架到工作区信息插座的布线。
组成：水平线缆（双绞线或光纤）、线槽、管道等。
作用：将干线子系统延伸到用户工作区。

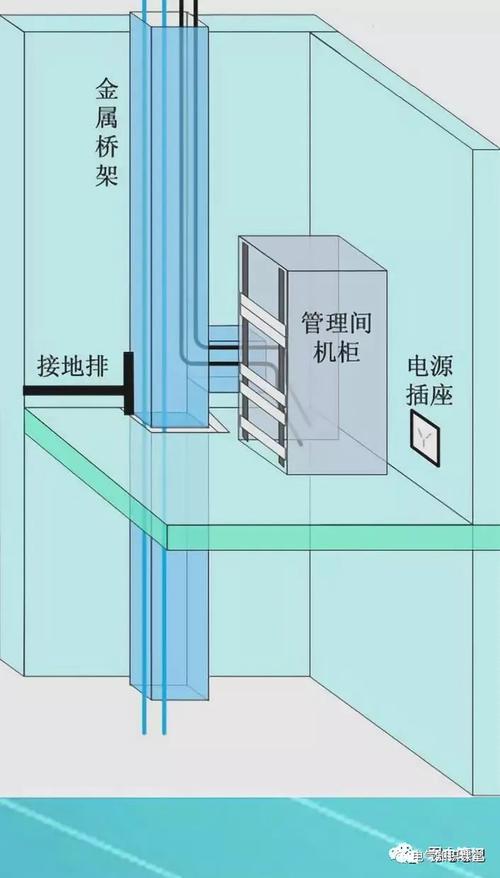

3. 管理间子系统（Administration）

定义：楼层配线间内的配线架、跳线、理线器等。
组成：配线架、跳线、标签、机柜等。
作用：管理水平子系统和干线子系统的连接，便于维护和调整。

4. 垂直干线子系统（Backbone）

定义：连接楼层配线间到设备间的主干布线。
组成：大对数双绞线、光纤、同轴电缆等。
作用：实现楼层间的高速数据传输。

5. 设备间子系统（Equipment）

定义：放置核心网络设备、服务器、PBX等的房间。
组成：配线架、交换机、路由器、机柜、UPS等。
作用：集中管理整个布线系统的核心设备。

6. 建筑群子系统（Campus）

定义：连接多个建筑物之间的布线。
组成：室外光纤、铜缆、防雷设备等。
作用：实现楼宇之间的网络互联。

三、综合布线系统的类型

根据传输介质和性能，综合布线系统可分为以下几类：

1. 按传输介质分类

双绞线布线系统：使用铜缆双绞线（如Cat5e、Cat6、Cat6a），成本低，适用于短距离。
光纤布线系统：使用单模或多模光纤，带宽高，抗干扰强，适用于长距离和高速网络。
混合布线系统：铜缆与光纤结合，兼顾成本与性能。

2. 按应用等级分类（TIA/EIA标准）

Cat5e：支持1Gbps，频率100MHz，适用于百兆/千兆以太网。
Cat6：支持1Gbps（55米内10Gbps），频率250MHz，适用于千兆网络。
Cat6a：支持10Gbps，频率500MHz，适用于万兆网络。
Cat7/Cat8：更高频率和屏蔽性能，适用于数据中心。
光纤类型：OM3/OM4多模（短距离万兆）、OS2单模（长距离高速）。

3. 按屏蔽类型分类

非屏蔽（UTP）：无屏蔽层，成本低，易安装。
屏蔽（STP/FTP）：有屏蔽层，抗干扰强，适用于电磁环境复杂场所。

四、案例解析：某办公楼综合布线方案

项目背景：一栋10层办公楼，每层50个信息点（30个数据+20个语音），需支持千兆到桌面，未来可升级万兆。

设计方案：
1. 工作区：每工位安装双口面板（1数据+1语音），采用Cat6 UTP跳线。
2. 水平子系统：使用Cat6 UTP线缆，从楼层配线架敷设至信息插座，长度不超过90米。
3. 管理间：每层设一个弱电间，安装24口Cat6配线架和理线器，用跳线连接交换机。
4. 垂直干线：采用12芯OM4多模光纤连接各楼层弱电间至中心机房，支持万兆主干。
5. 设备间：中心机房设在1层，放置核心交换机、服务器、PBX和UPS。
6. 建筑群：暂无其他楼宇，预留室外单模光纤接口。

效果：
- 满足当前千兆接入，主干万兆，未来可平滑升级。
- 管理方便，跳线调整即可改变端口用途。
- 布线规范，标签清晰，便于维护。

注意点：
- 水平线缆长度不超过90米，信道总长不超过100米。
- 光纤熔接需专业工具，保证低损耗。
- 强弱电分离，避免干扰。
